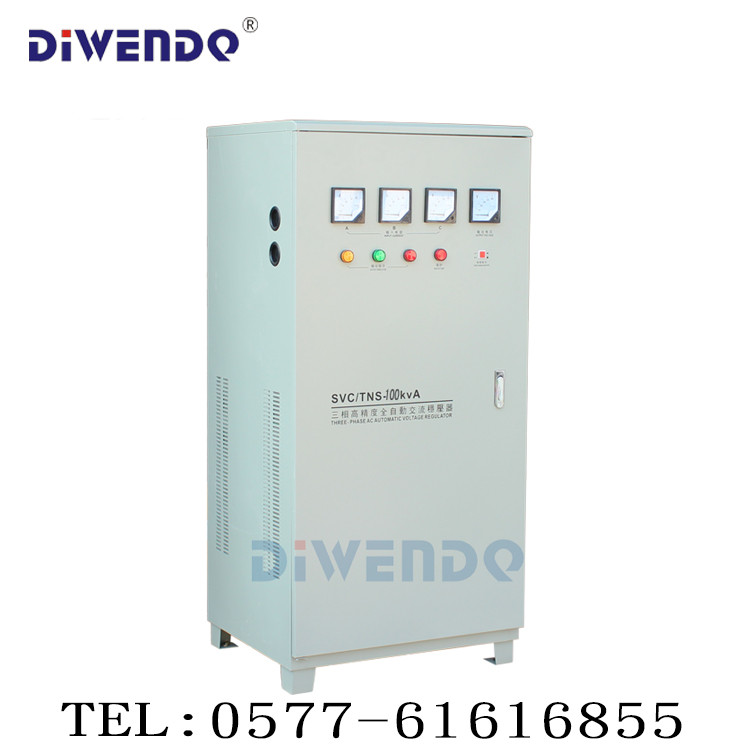

SVC/TNS-100KVA三相全自动高精度稳压器
|
|
一、概述
TNS/SVC系列高精度全自动三相交流稳压电源，由单相系列高精度自动稳压电源组合而成，三相分相调节，保证各相电压稳定安全，电网输入为三相四线制，星形(Y形)接法，输出可用三相四线制或三相三线制，由三只电流表分别指示各相的输出电流，由一只转换开关和一只电压表换档检测各相输出线电压。
20KVA及以上规格TNS系列高精度自动三相交流稳压器，由三只相应规格的单相自动稳压电源构成，采用自耦式。
二、产品性能
|
输入电压
|
277V-430V(三相四线)
|
输出电压
|
线电压380V 相电压220V
|
稳压精度
|
相电压220V±3% 110V±6%
|
频率
|
50Hz/60Hz
|
|
过压保护
|
246V±4%
|
|
调整时间
|
<1秒(输入电压变化10%时)
|
环境温度
|
-10℃~+40℃
|
|
温升
|
<60℃
|
|
波形失真
|
无附加波形失真
|
|
负载功率因数
|
0.8
|
|
抗电强度
|
1500V/1min
|
|
绝缘电阻
|
>5MΩ
|
三、外型尺寸、包装
型号规格
|
产品尺寸（cm）
|
包装尺寸（cm）
|
包装数量(只)
|
毛重(kg)
|
|
TNS/SVC-6K
|
27.5 × 30.5 × 66.5
|
38 × 41.5 × 77
|
1
|
32
|
|
TNS/SVC-9K
|
31 × 32.5 × 77.5
|
44 × 41.5 × 87
|
1
|
43
|
|
TNS/SVC-15K
|
33.5 × 35.5 × 85
|
45.5 × 45.5 × 94
|
1
|
56
|
|
TNS/SVC-20K
|
47 × 42 × 89
|
52.5 × 56.5 × 99
|
1
|
92
|
|
TNS/SVC-30K
|
47 × 42 × 89
|
52.5 × 56.5 × 99
|
1
|
110
|
|
TNS/SVC-40K
|
55 × 48 × 116
|
66.5 × 56.5 × 130
|
1
|
153
|
|
TNS/SVC-50K
|
55 × 45 × 116
|
66.5 × 56.5 × 130
|
1
|
174
|
|
TNS/SVC-60K
|
55 × 45 × 116
|
66.5 × 56.5 × 130
|
1
|
185
|
|
TNS/SVC-75K
|
62 × 51.5 × 131
|
64.5 × 74 × 144
|
1
|
226
|
|
TNS/SVC-90K
|
62 × 51.5 × 131
|
64.5 × 74 × 144
|
1
|
240
|
|
