一、概述 APPLICATION
BK系列控制变压器适用于50-60Hz电压至500V的电路中，通常用作机床控制电器局部照明灯及指示的电源之用。本类型变压器按结构可分为壳式，按安装方式可分为立式。
二、型号及其含义 MODEL AND MEANING
三、使用环境 Usage Environment
·周围空气温度-5℃至+40℃，24小时平均值不超过+35℃；
·安装地点海拔不超过2000M；
·大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因
温度变化发生在产品表面上的凝露。

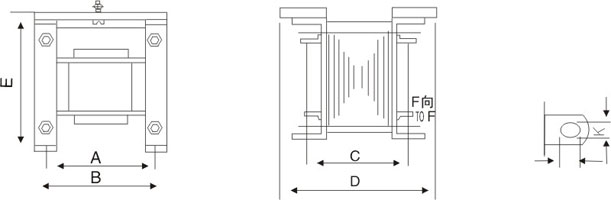

四、外型及安装尺寸 SPECIFICATIONS
|
型号
|
外形尺寸
|
安装孔距
|
安装孔
K×J
|
|
B max
|
D max
|
E max
|
A
|
C
|
|
BK-25~50
|
78
|
68
|
87
|
52±0.5
|
52±0.5
|
4.8×9
|
|
BK-100
|
84
|
82
|
94
|
64±0.5
|
64±0.5
|
4.8×9
|
|
BK-150
|
96
|
98
|
106
|
81±0.5
|
81±0.5
|
5.8×11
|
|
BK-200
|
96
|
105
|
106
|
88±0.5
|
88±0.5
|
5.8×11
|
|
BK-250
|
96
|
108
|
106
|
91±0.5
|
91±0.5
|
5.8×11
|
|
BK-300
|
120
|
117
|
114
|
97±0.5
|
97±0.5
|
7×13
|
|
BK-400
|
132
|
124
|
124
|
104±0.5
|
104±0.5
|
7×13
|
|
BK-500
|
132
|
124
|
124
|
104±0.5
|
104±0.5
|
7×13
|
|
BK-700
|
132
|
134
|
124
|
114±0.5
|
114±0.5
|
7×13
|
|
BK-1000
|
150
|
153
|
142
|
128±0.5
|
128±0.5
|
8×13
|
|
BK-1500
|
192
|
147
|
177
|
122±0.5
|
122±0.5
|
8×13
|
|
BK-2000
|
192
|
167
|
177
|
152±0.5
|
152±0.5
|
8×13
|
|
BK-3000
|
215
|
220
|
240
|
165±0.5
|
160±0.5
|
8×13
|
|
BK-5000
|
260
|
220
|
280
|
240±0.5
|
160±0.5
|
8×13
|
|
BK-10K
|
300
|
220
|
290
|
280±0.5
|
170±0.5
|
8×13
|
以上为部分产品尺寸，更多尺寸请来电咨询。
|
