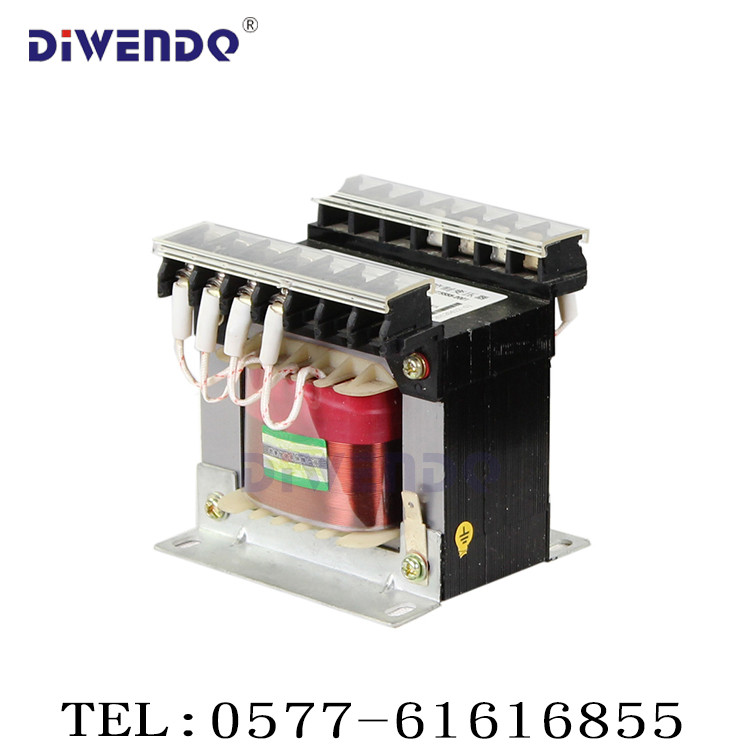

JBK3系列机床控制变压器

一、概述 APPLICATION
JBK3系列机床控制变压器适用于交流50-60Hz,输入电压不超过660V的电路中,作为各类机床、机械设备等一般电器的控制电源、局部照明及指示灯的电源。
本系列变压器是其它控制变压更新换代的产品，采用进口材料和先进工艺进行制造，具有工作可靠，耗能人低，体积小，接线安全，适用性广等到制点。

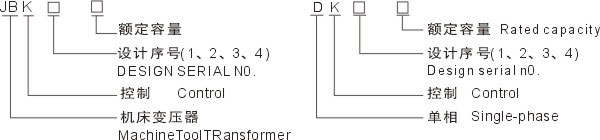

二、型号及其含义 MODEL AND MEANING

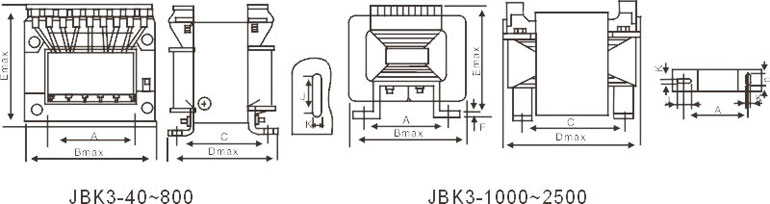

三、外型及安装尺寸 SPECIFICATIONS

型号	外形尺寸			安装孔距		安装孔 K×J
型号	B max	D max	E max	A	C	安装孔 K×J
JBK3-40	78	70	86	56±0.5	51±3	4.8×9
JBK3-63	78	70	86	56±0.5	51±2	4.8×9
JBK3-100	85	85	93	64±0.5	67±0.5	4.8×9
JBK3-160	96	90	103	84±0.5	74±2	5.8×11
JBK3-250	96	105	103	84±0.5	88±2	5.8×11
JBK3-300	96	115	114	84±0.5	96±2	5.8×11
JBK3-400	120	113	123	90±0.5	90±2	7×13
JBK3-630	150	118	145	122±0.5	86±2	7×13
JBK3-800	150	128	145	122±0.5	100±2	7×13
JBK3-1000	155	205	145	127.5±2	152±2	7×12卧式
JBK3-1600	180	230	160	140±2	176±2	7×12卧式
JBK3-2500	205	260	175	173±2	200±2	7×12卧式

以上为部分产品尺寸，更多尺寸请来电咨询。
