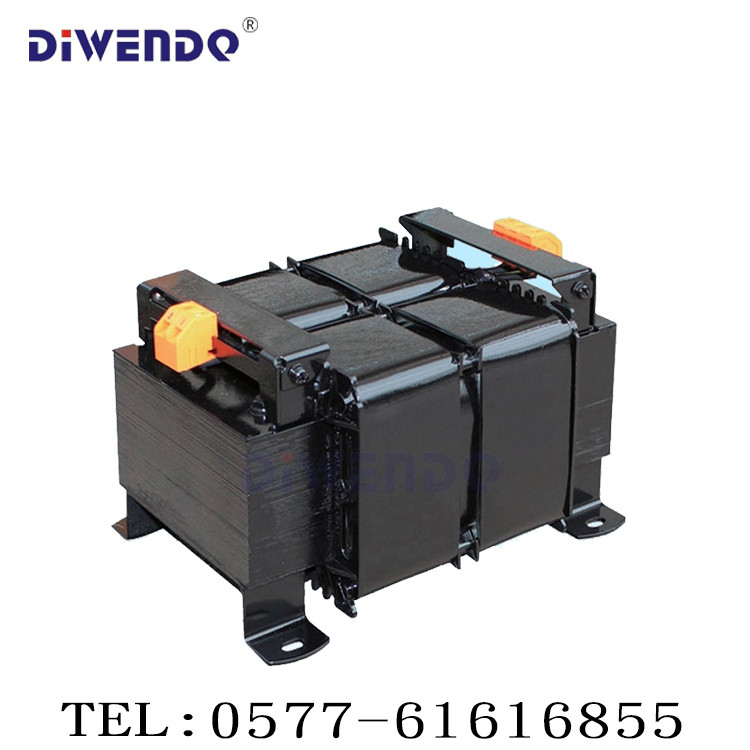

JBK5系列机床控制变压器

一、概述 APPLICATION
JBK5系列机床控制变压器是我公司引进德国90年代中其最新型变压器系列，在国内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国外同类产品，并优选国外先进方法垢接线端子结构、将端子与骨架合在一起，使防护等级提高到 IP2LX，防止偶然触及电路。采用国内IT冷压接线端子，接线方式可经使接线密集程度提高。
变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接均采用氩弧焊焊接工艺，形成一个整体，间捷明了。尤其是底板一次性成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大提高了接地性能的可靠性，全面提高了产品质量，该产品符合 VDE0550、IEC204-1、IEC439、JB/T9446-1999、GB5226 等有关国际、国家标准，并荣获欧共体“CE” 认证，美国“UL”认证。可与国外产品互换作用。

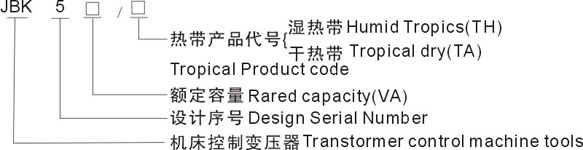

二、型号及其含义 MODEL AND MEANING

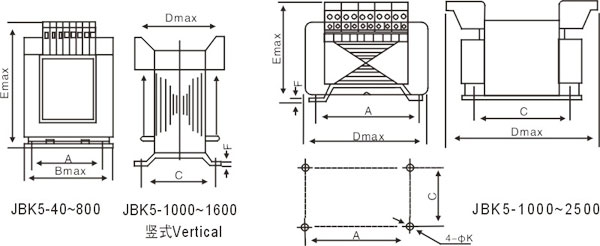

三、外型及安装尺寸 SPECIFICATION

型号	外形尺寸			安装孔距		安装孔
型号	B max	D max	E max	A	C	安装孔
JBK5-40、63	78	72	90	56	46	4.6
JBK5-100	85	75	96	64	62	4.6
JBK5-160	96	92	105	84	73.5	5.5
JBK5-250	96	100	104	84	85	5.8
JBK5-400	120	100	122	90	85	5.8
JBK5-630	150	110	140	122	90	7
JBK5-800	150	128	142	122	105	7
JBK5-1000	150	190	142	126	155	7
JBK5-1000	168	125	155	105	138	9
JBK5-1600	170	225	155	140	176	7
JBK5-1600	168	138	155	116	138	9
JBK5-2500	194	160	165	172	195	7

以上为部分产品尺寸，更多尺寸请来电咨询。
